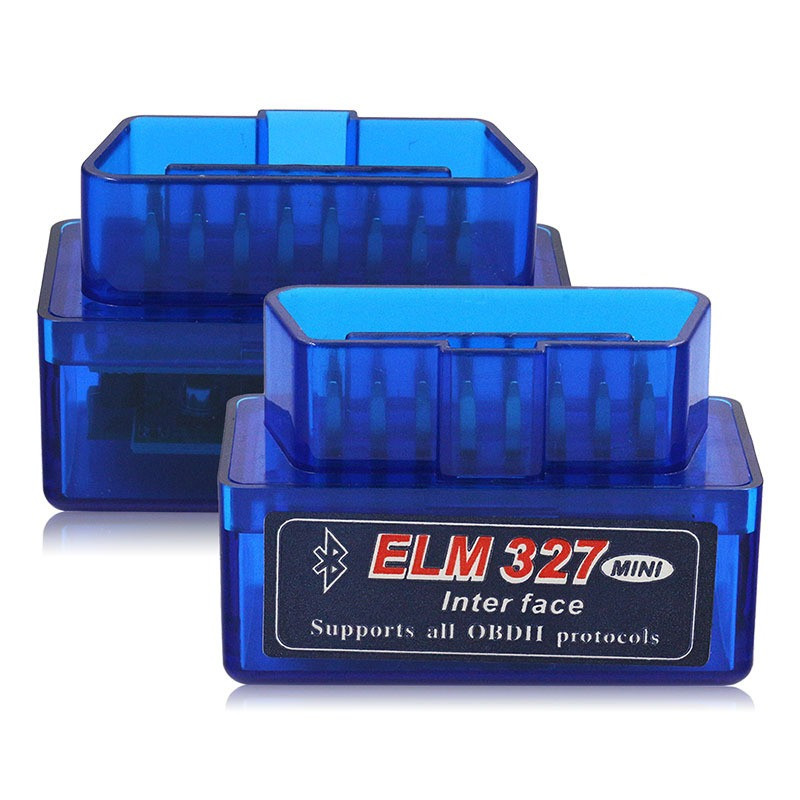

Діагностичний сканер ELM327 V1.5 OBD2 Super mini Bluetooth чип pic18f25k80 Leaf Версія 1.5

Автосканер діагностичний адаптер OBD2 ELM327 v1.5 Bluetooth на основі контролера PIC18F25K80 з максимальною швидкодією та стабільною роботою плати.

Будьте уважні!
ELM327 Bluetooth не працює з iOS

На відміну від інших автосканерів ELM327, у цьому сканері використовуються додаткові мікросхеми та потужніші стабілізатори, що збільшує швидкість, стабільність і тривалість "життя" сканера.

Пристрій є діагностичним адаптером, призначеним для зчитування інформації з електронного блока керування автомобіля й усунення незначних неполадок у його «мозках».

Автосканер ELM327 вставляється в спеціальний діагностичний роз'єм, який найчастіше ховається під кришкою блока запобіжників, у бардачку або під приладовою панеллю водія.

Зв'язок діагностичного адаптера з комп'ютером автомобіля відбувається за протоколом OBD-II (On Board Diagnostic), але в інтернеті його найчастіше можна побачити під назвою OBD2.

Для того, щоб працювати з автосканером ELM327, вам знадобиться зчитувальний пристрій зі встановленим діагностичним програмним забезпеченням. Таким пристроєм може слугувати смартфон або планшет на системі Android, Windows, також можна використовувати ноутбук або стаціонарний комп'ютер.

Застосунок можна завантажити з Play Маркета.
Одними з найпопулярніших безплатних застосунків є Torque (Lite), CarScanner, InCarDoc, а також для автомобілів ВАЗ, ЗАЗ, ГАЗ, УАЗ використовується "OpenDiag".

Підтримувані блоки керування для "OpenDiag":

Bosch: M1.5.4 (N), MP7.0 (E2/E3), M7.9.7 (E2/E3/E4), ME17.9.7(ГАЗ/ВАЗ)
Январь: 5.1, 5.1.1, 5.1.2, 5.1.3, 7.2, 7.2+
Ителма/Автел: VS5.1, М73, М74, М75
Ітелма: M74CAN, M74CAN MAP (Гранта)
Микас: 5.4, 7.1, 7.6, 10.3/10.3+, 11.3/11.3+, 11(Euro2)/VS8, 11МТ/11ЭТ, 12/12.3+
У комплекті з сканером надається доступ до найпопулярніших Android-застосунків.

Torque Pro
InCarDoc
Carista
EOBD Facile
OliviaDrive
LeafSpy Pro
Deep OBD (BMW и VAG)
Carly for VAG
Carly for Mercedes
Carly for BMW
Alfa OBD
ScanMyOpel
FORScan Lite
Check Engine — база помилок

Можливості адаптера ELM327 V1.5 bluetooth залежать від програми й автомобіля:
Читання помилок і їх розшифрування (DTC пам'ять)
Стирання помилок (погасити лампочку MIL – Check Engine)
Читання параметрів у режимі реального часу
ерів двигуна
Навантаження двигуна
Температура охолоджувальної рідини
Стан паливної системи
Швидкість руху автомобіля
Короткострокова витрата палива
Довгострокова витрата палива
Абсолютний тиск повітря
Запобігання запалюванню
Температура повітря, що всмоктується
Масова витрата повітря
Положення дросельної заслінки
Ламбда-зонд
Тиск палива
Діагностика ABS (гальмо) й АКП (коробка передач) — не на всіх моделях
Побудова графіків
Читання VIN номера кузова
Час розгону до 100 км/год

Підтримувані протоколи:
SAE J1850 PWM (41.6 kbaud)
SAE J1850 VPW (10.4 kbaud)
ISO 9141-2 (5 baud init, 10.4 kbaud)
ISO 14230-4 KWP (5 baud init, 10.4 kbaud)
ISO 14230-4 KWP (fast init, 10.4 kbaud)
ISO 15765-4 CAN (11 бит ID, 500 kbaud)
ISO 15765-4 CAN (29 бит ID, 500 kbaud)
ISO 15765-4 CAN (11 бит ID, 250 kbaud)
ISO 15765-4 CAN (29 бит ID, 250 kbaud)

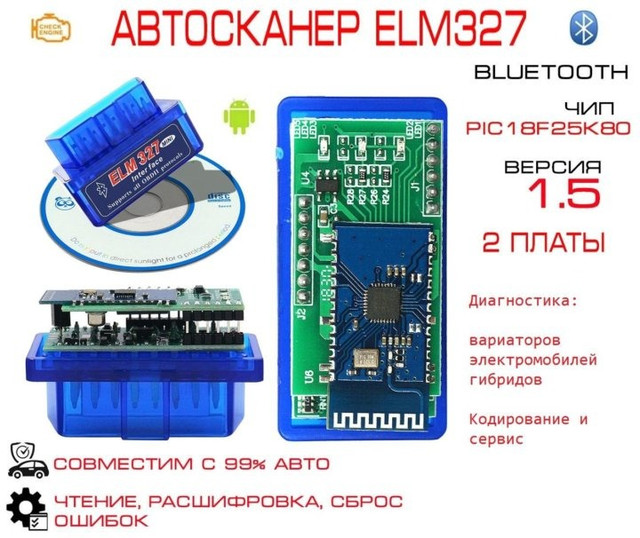

На чипе – PIC18F25K80
